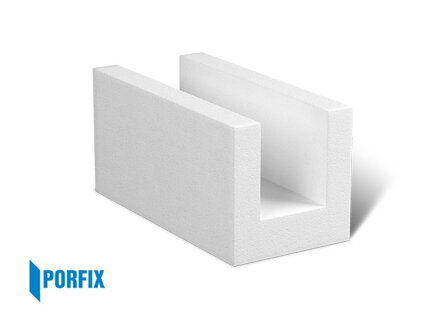

U-profily PORFIX

Tento stavebný prvok je založený na princípe strateného debnenia a je vhodný pre zhotovenie nosných prekladov či stužujúceho venca stavby. Zabezpečuje vytvorenie uceleného tepelno-izolačného systému a redukuje tepelné mosty v kritických miestach na minimum.


Nosné preklady zalievané do U–profilov PORFIX

Nosné preklady zalievané do U-proi lov PORFIX sa používajú na preklenutie otvorov vo vonkajších a vnútorných nosných stenách. Preklady vyhotovíte priamo na stavbe tak, že do pripravených podopretých U-proiflov PORFIX, ktoré sú navzájom zlepené, vložíte vystuž (navrhne statik konkrétnej stavby). Ak sú U-proifly použité ako preklady na  vonkajšej nosnej stene budovy, ktorá nebude dodatočne zatepľovaná, z vonkajšej strany vložte tepelnú izoláciu.

Preklad z U – proiflov š. 375mm, hrúbka TI 80mm. Pri vnútorných nosných stenách a  vonkajších nosných stenách dodatočne zatepľovaných budov tepelnú izoláciu nie je potrebné vkladať. Po uložení výstuže zabetónujte nosné jadro betónom tr. C20/25.

Základné technické parametre„

výstuž: pozostáva z hlavnej ťahovej výstuže (navrhuje statik podľa zaťaženia) a  spojovacieho strmienka (E6) ako šmykovej výstuže a konštrukčnej výstuže 2x ø12 (rovnaká u všetkých typov nosných prekladov zalievaných do U-proiflov PORFIX). Vzdialenosť strmienkov je 100 mm a krytie výstuže minimálne 16 mm, zabudovaná výstuž musí byť zbavená okují, korózie a nečistôt. „

maximálna svetlosť otvoru (Lo): 3 000 mm„

uloženie prekladov na murivo: - min. 250 mm – pri prekladoch z U - proiflov bez tepelnej izolácie - min. 375 mm – pri prekladoch z U - proiflov PORFIX s tepelnou izoláciou

„predpokladaná nosnosť prekladov - bude dosiahnutá po 28 dňoch po zabetónovaní
